Fabrikamız tarafından üretilen Gangxin Dik Açılı dirseği satın alacağınızdan emin olabilirsiniz. Bu ürün, ROHS ve REACH çevre koruma testleri, güzel görünüm, uygun kurulum boyutu, ileri teknoloji doğrultusunda en son çevre koruma teknolojisi, yüksek ürün yoğunluğu, güçlü basınç direnci ile üretilmiştir;

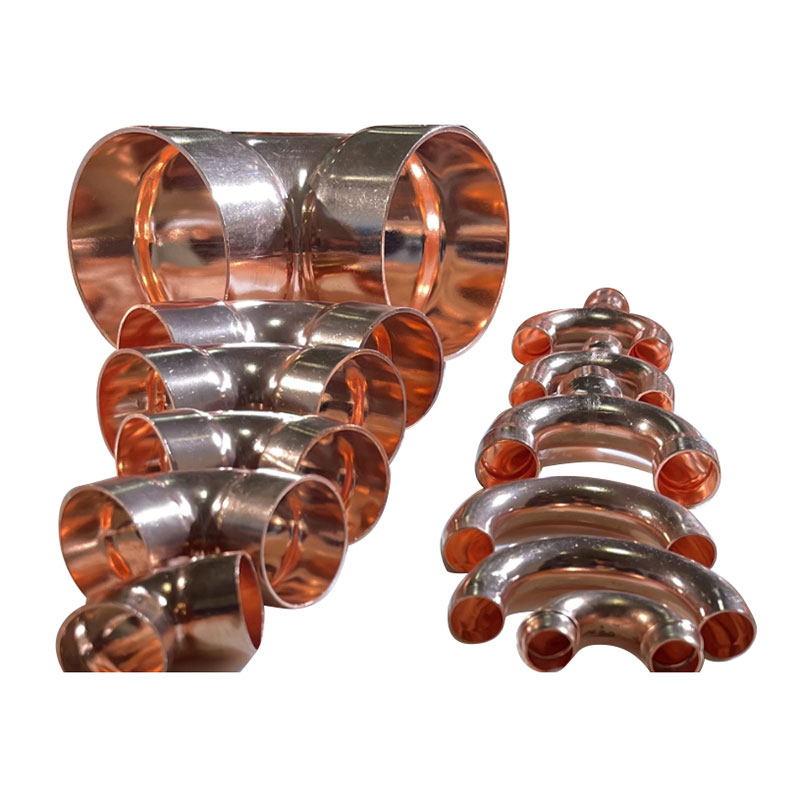

Dik Açılı dirsek, bakır boruyu bağlamak için kullanılan bir tür boru tertibatıdır, esas olarak soğutma, iklimlendirme, su ısıtma ve diğer sistemlerde borular arasında 90 derecelik dik açılı direksiyon elde etmek için kullanılır. Bu tür dirsekler genellikle bakırdan yapılır, iyi ısı iletkenliğine ve korozyon direncine sahiptir, sık sık bükülmesi veya dönmesi gereken boru sistemleri için uygundur. Bakır 90° dirsek, klima, soğutma veya bakır su borusu bağlantısı dahil ancak bunlarla sınırlı olmamak üzere geniş bir uygulama yelpazesine sahiptir. Ürünlerin güvenliğini ve değiştirilebilirliğini sağlamak için Amerikan standardı ASME B16.22, Avrupa standardı EN1254-1, İngiliz standardı BS864 ve Avustralya standardı AS364 gibi belirli ulusal ve uluslararası standartlara uygun olarak tasarımı ve üretimi. Ayrıca Dik Açılı dirsek üretim teknolojisinde ileri düzeydedir. Yoğunluğunu arttırmaya yönelik yeni bir ekstrüzyon şekillendirme teknolojisidir. Basınç dayanımı testi, bakır boru bağlantı noktasının basıncının 32Mpa'ya kadar olduğunu ve geleneksel basınçlı boru hatlarında kullanımının çok güvenli olduğunu göstermektedir. Bu dirsekler sadece bakır borunun doğrudan bağlantısı için uygun değildir, aynı zamanda azaltıcı bağlantı için de uygundur, farklı çaplardaki bakır borular arasındaki bağlantıdır, farklı uygulama ihtiyaçlarını karşılamak için çeşitli özelliklerde ve tiplerde mevcuttur. Bakır iyi bir elektriksel ve termal iletkenliğe sahip olduğundan, Dik Açılı dirsek aynı zamanda devre bağlantısının bir parçası olarak elektrik ve elektronik alanında da belirli bir uygulamaya sahiptir.
|
Modeli |
BOYUT |
bir(F) |
B |
T |
X |
AÇIKLAMA |
|
(mm) |
||||||
|
GX-W-01 |
9.52 |
9.52+0.15 |
9.0+1.0 |
0.80 |
12.8 |
|
|
GX-W-02 |
12.70 |
12,77+0,15 |
9.0+1.0 |
0.80 |
14.4 |
|
|
GX-W-03 |
15.88 |
15,95+0,15 |
11.0+1.0 |
0.90 |
15.9 |
|
|
GX-W-04 |
19.05 |
19.12+0.15 |
15+1.0 |
0.90 |
17.5 |
|
|
GX-W-05 |
22.20 |
22,32+0,15 |
15+1.0 |
0.90 |
19.1 |
|
|
GX-W-06 |
25.40 |
25,49+0,15 |
15+1.0 |
1.09 |
20.7 |
|
|
GX-W-07 |
28.60 |
28,72+0,15 |
20+1.0 |
1.09 |
22.3 |
|
|
GX-W-08 |
31.75 |
31,84+0,15 |
25+1,5 |
1.09 |
23.9 |
|
|
GX-W-09 |
35.00 |
35.1+0.15 |
12.0+1.5 |
1.09 |
25.5 |
|
|
GX-W-10 |
38.10 |
38,22+0,15 |
12.0+1.5 |
1.09 |
27.1 |
|
|
GX-W-11 |
41.30 |
41,4+0,15 |
12.0+1.5 |
1.09 |
28.7 |
|
|
GX-W-12 |
42.00 |
42.1+0.15 |
12.0+1.5 |
1.09 |
29.0 |
|
|
GX-W-13 |
50.80 |
50,92+0,15 |
12.0+1.5 |
1.09 |
33.4 |
|
|
GX-W-14 |
54.00 |
54.1+0.15 |
12.0+1.5 |
1.09 |
35.0 |
|
|
GX-W-15 |
63.50 |
63,65+0,15 |
12.0+1.5 |
1.09 |
39.8 |
|
|
GX-W-16 |
66.70 |
66,85+0,15 |
12.0+1.5 |
1.09 |
41.4 |
|
|
GX-W-17 |
76.20 |
76.45+0.15 |
15.0+2.0 |
1.47 |
46.1 |
|
|
GX-W-18 |
79.40 |
79.52+0.15 |
15.0+2.0 |
1.47 |
47.7 |
|
|
GX-W-19 |
101.60 |
101,85+0,15 |
15.0+2.0 |
1.47 |
58.8 |
|
|
GX-W-20 |
105.00 |
105,25+0,15 |
15.0+2.0 |
1.47 |
60.5 |
|
|
GX-W-21 |
127.00 |
127,25+0,15 |
15.0+2.0 |
2.00 |
71.5 |
|
|
GX-W-22 |
152.40 |
152,65+0,15 |
20.0+2.0 |
2.50 |
84.2 |
